创建和编辑图层

空间数据是GIS的基础，它们以数字形式抽象和表达现实世界中的地理实体（如点、线、面、体等），为GIS的空间分析、可视化和管理提供基础。

---

1. 相关工具栏介绍

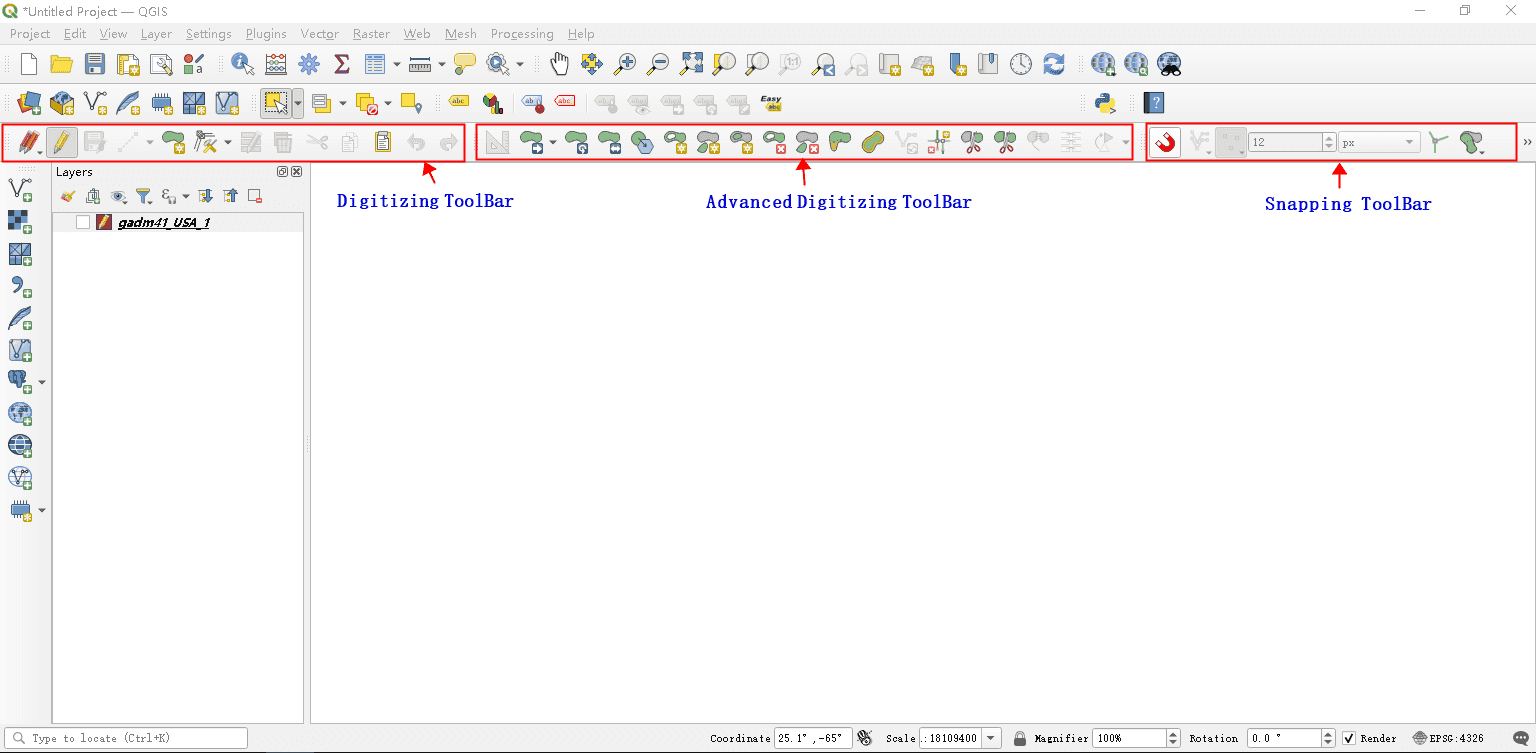

与地图矢量编辑有关的工具栏共有3个：【Digitizing ToolBar】、【Advanced Digitizing ToolBar】、【Snapping ToolBar】。

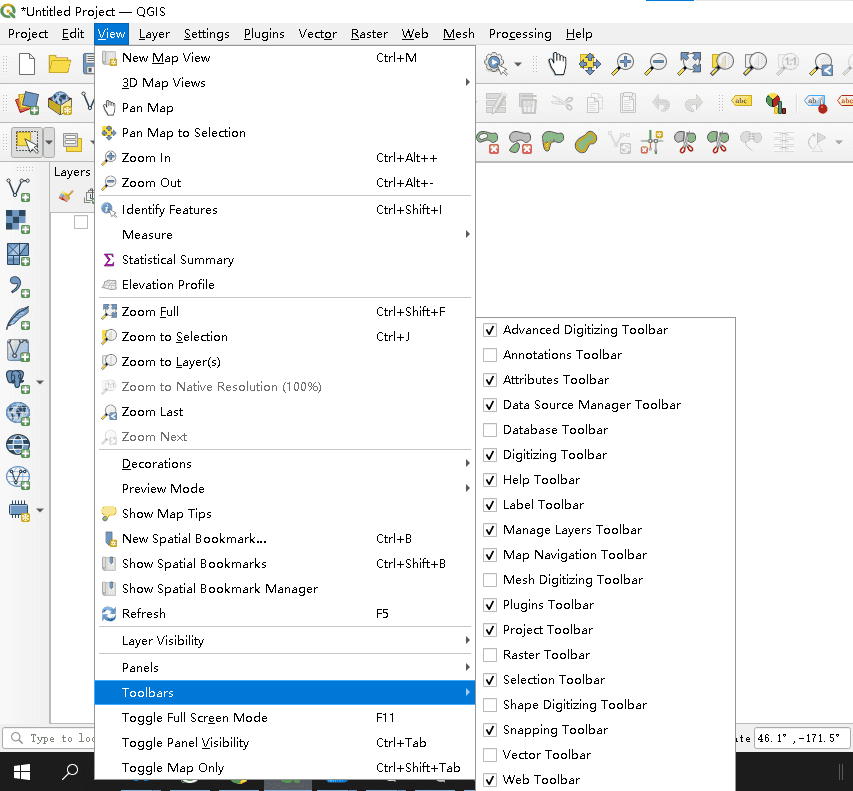

如果这三个工具栏默认没有显示，可以通过点击菜单【View】->【Toolbars】，勾选对应工具栏前面的复选框将其显示出来。

1.1 Digitizing ToolBar

【Digitizing ToolBar】提供基本的矢量化功能，包括激活可编辑图层、保存编辑、添加要素、编辑要素、删除要素、复制、粘贴要素、重复/撤销等操作。

各工具按钮功能说明：

• ：点击下拉按钮，可以保存、回滚和取消当前图层的编辑，也可以保存、回滚和取消所有编辑图层。

• ：切换可编辑状态。

• ：保存当前图层的编辑。

• ：添加要素。根据当前图层类型不同，添加要素图标也不同。如选中点图层，则为【添加点要素】；选中线图层时，为【添加线要素】；选中面图层时，为【添加多边形要素】；选中属性表时，为【添加记录】。

• ：顶点工具，针对所有图层，提供顶点显示和编辑功能。

• ：顶点工具，针对当前图层，提供顶点显示和编辑功能。

• ：同时修改所有选中要素的属性，与表达式选择要素功能结合使用，可以提高属性编辑的效率。

• ：删除选中要素。

• ：剪切选中要素。

• ：复制选中要素。

• ：粘贴要素。

• ：撤销操作。

• ：重复操作。

1.2 Advanced Digitizing ToolBar

【Advanced Digitizing ToolBar】工具栏提供移动要素、旋转要素、简化要素（顶点抽稀）、添加/删除环、添加/删除复杂部件、合并/分割要素等复杂的编辑功能。这些复杂的编辑功能通常用于较专业的地图矢量化操作中。

各工具按钮功能说明：

• ：激活高级数字化工具。

• ：点击下拉按钮，可以移动要素、复制并移动要素。

• ：旋转要素。

• ：缩放要素。

• ：简化要素。

• ：添加环。

• ：添加部件。

• ：填充环。

• ：删除环。

• ：删除部件。

• ：重塑要素。

• ：偏移曲线。

• ：反转线。

• ：裁剪/拓展要素。

• ：合并要素。

• ：分割要素。

• ：偏移点符号。

• ：分割部件。

• ：合并所选要素的属性。

1.3 Snapping ToolBar

编辑矢量数据时，开启捕捉可以提高编辑的准确度。【Snapping ToolBar】工具栏可以设置可捕捉图层、捕捉容限（snapping tolerance），提供拓扑编辑、自动追踪等功能。

---

2. 创建图层

GIS数据采集工作中，建议提前进行地图数据分层和属性字段设计工作。在创建图层之前，需要仔细研究区域数据结构，确定地图数据的分层和组织。例如按照地理对象分，一般将道路设计为一个单独图层，用线图层表示；居民点用点图层表示；行政区划用面图层表示。

属性数据是几何图形的相关描述信息，也可以存储几何图形的样式信息，如颜色、长度、大小等。

本章主要讲述GeoPackage和Shapefile格式数据的创建。

2.1 New GeoPackage Layer

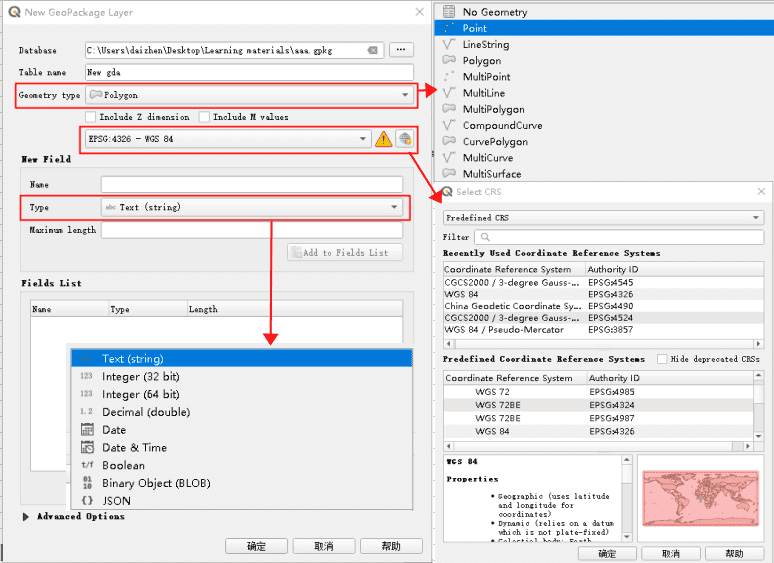

打开【Data Resource Manager Toolbar】工具栏，点击【New GeoPackage Layer】按钮，弹出【New GeoPackage Layer】对话框。

为GeoPackage文件选择存储路径和名称，Geometry type的类型如图所示，分别有No Geometry、Point、LineString、Polygon等，根据您的空间数据结构设置合适的【Geometry type】。

点击坐标参照系右边的【Select CRS】按钮，打开【Select CRS】对话框，根据您的需要选择坐标系统。本文选择"WGS 84"作为新图层的坐标系。

添加图层的属性字段，分别设置【Name】、【Type】、【Maximum length】，其中【Type】可选择Text、Integer、Data等，根据您的数据结构设置字段，点击【Add to Fields List】按钮，为新图层添加字段。

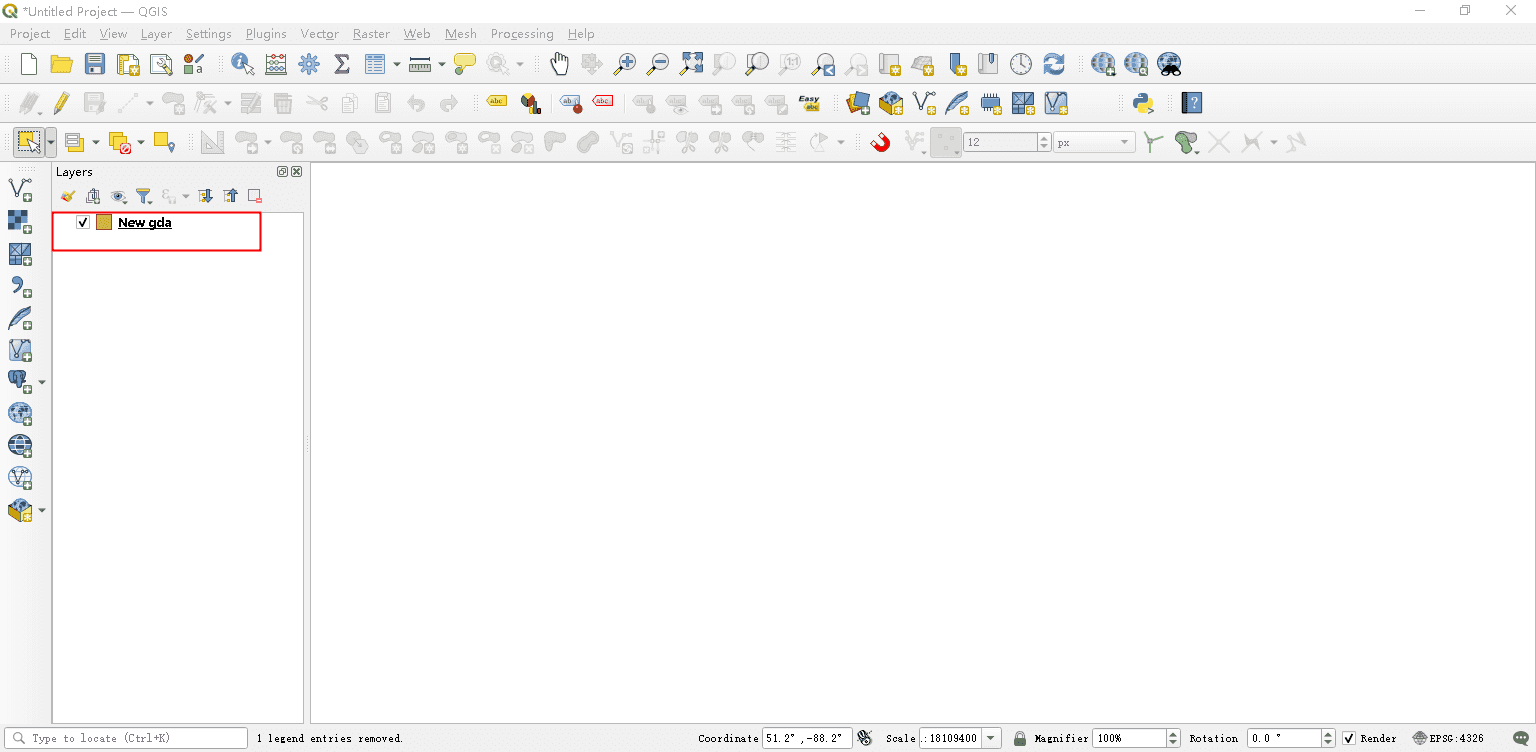

点击【OK】按钮，返回QGIS窗口，可以看到所创建"New gda"图层添加到【Layers】面板中。

2.2 New Shapefile Layer

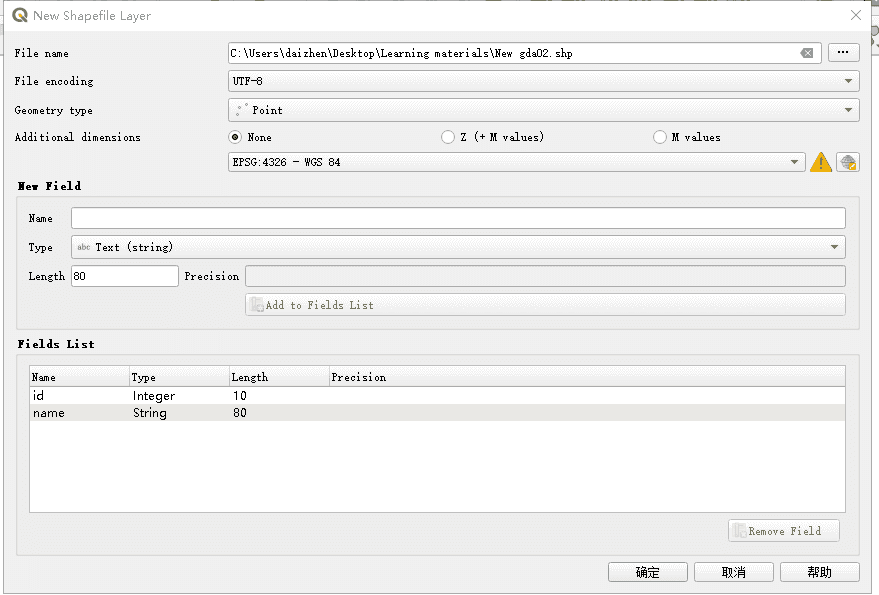

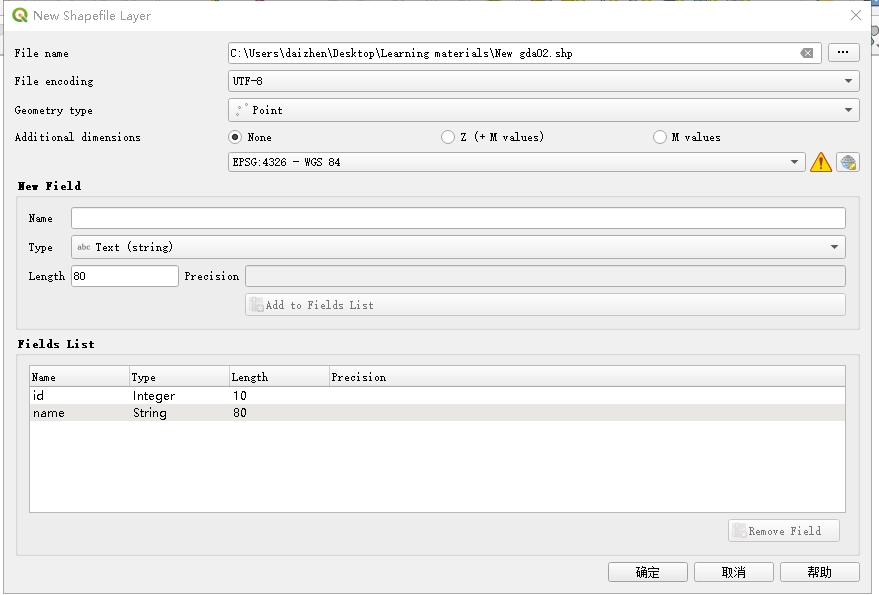

打开【Data Resource Manager Toolbar】工具栏，点击【New Shapefile Layer】按钮，弹出【New Shapefile Layer】对话框。

为Shapefile文件选择存储路径和名称，设置您需要的【Geometry type】。点击坐标参照系右边的【Select CRS】按钮，打开【Select CRS】对话框，根据您的需要选择坐标系统。添加图层的属性字段，分别设置【Name】、【Type】、【Maximum length】，点击【Add to Fields List】按钮，为新图层添加字段。

点击【OK】按钮，返回QGIS窗口，可以看到所创建"New gda02"图层添加到【Layers】面板中。

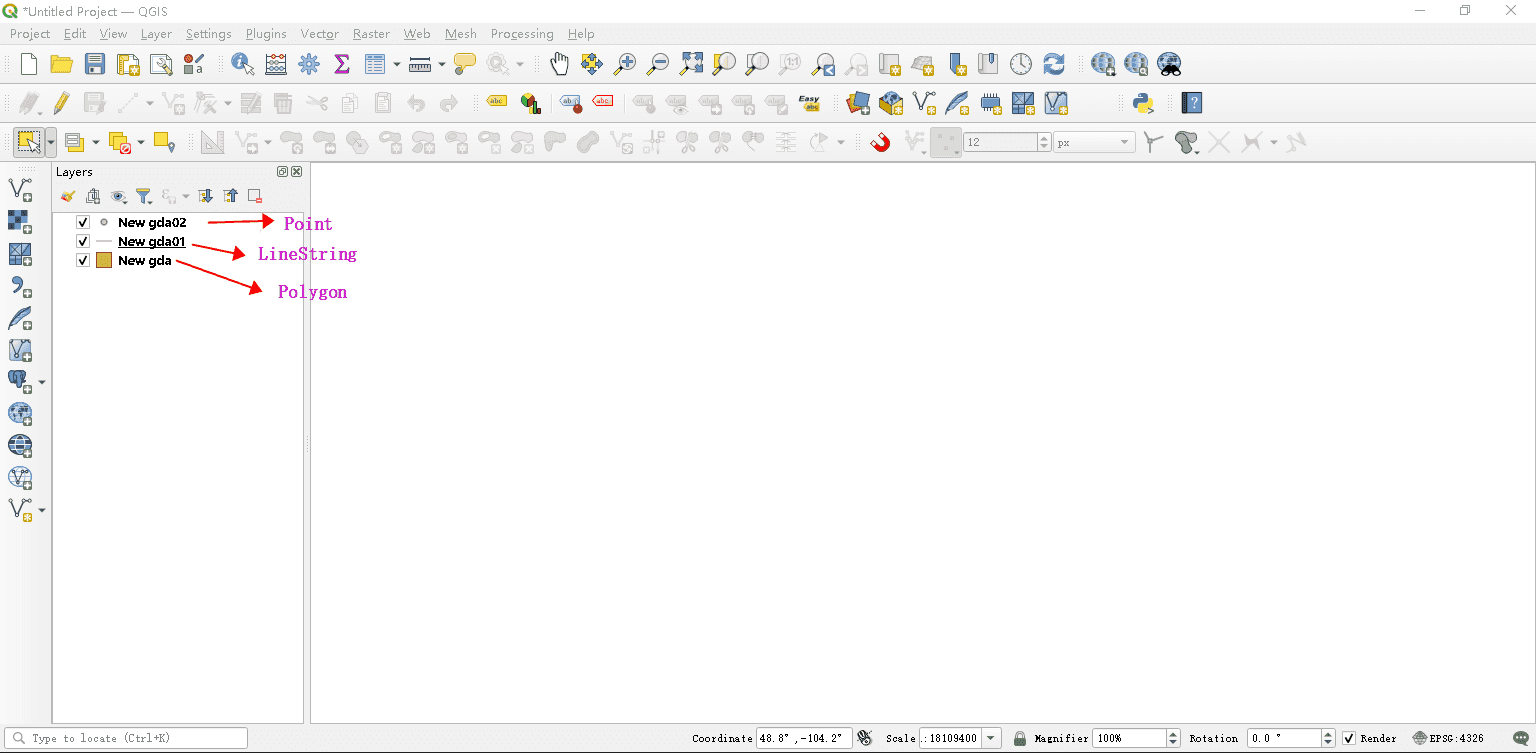

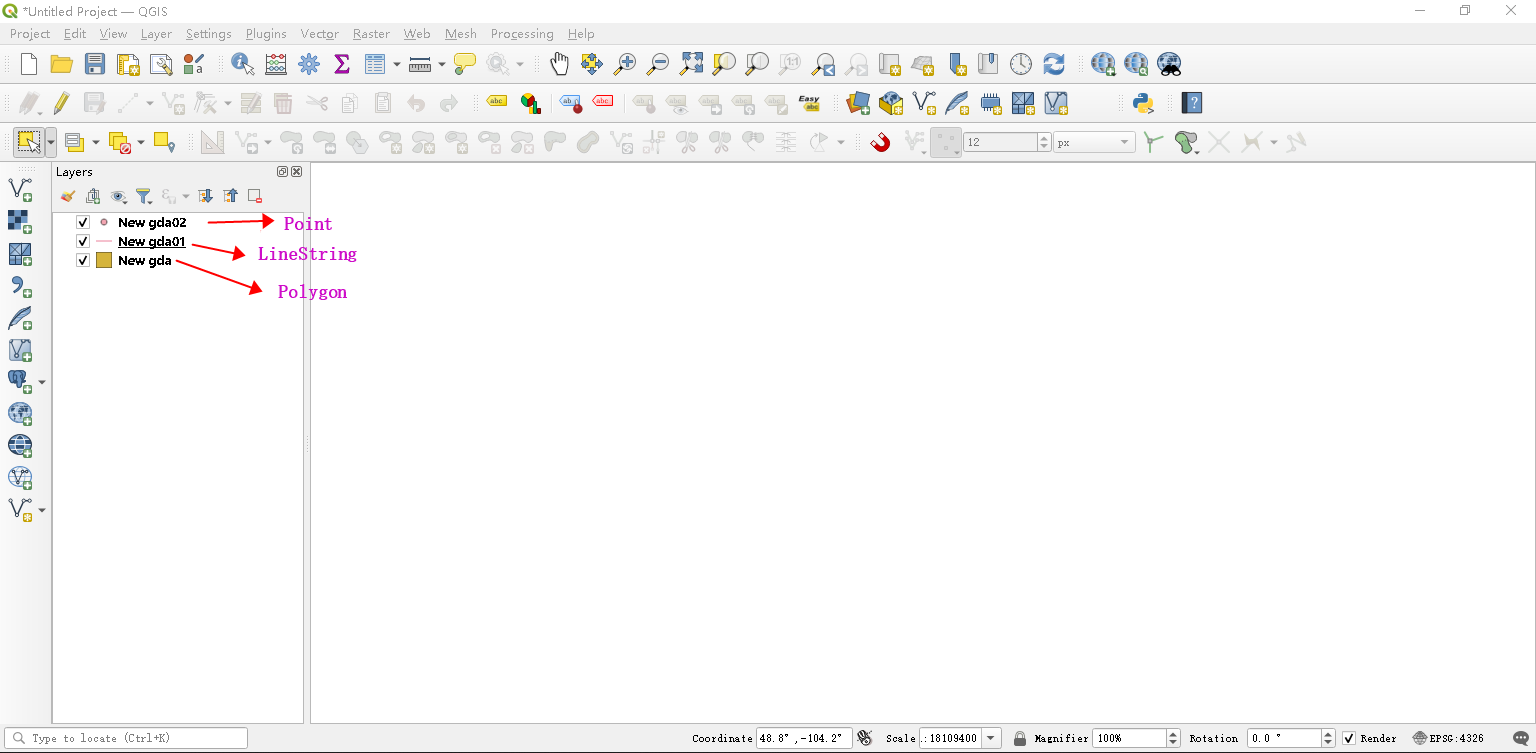

以下是常用的三种要素，点要素、线要素、面要素在【Layers】面板中的符号显示效果。

---

3. 编辑图层

3.1 点要素图层编辑

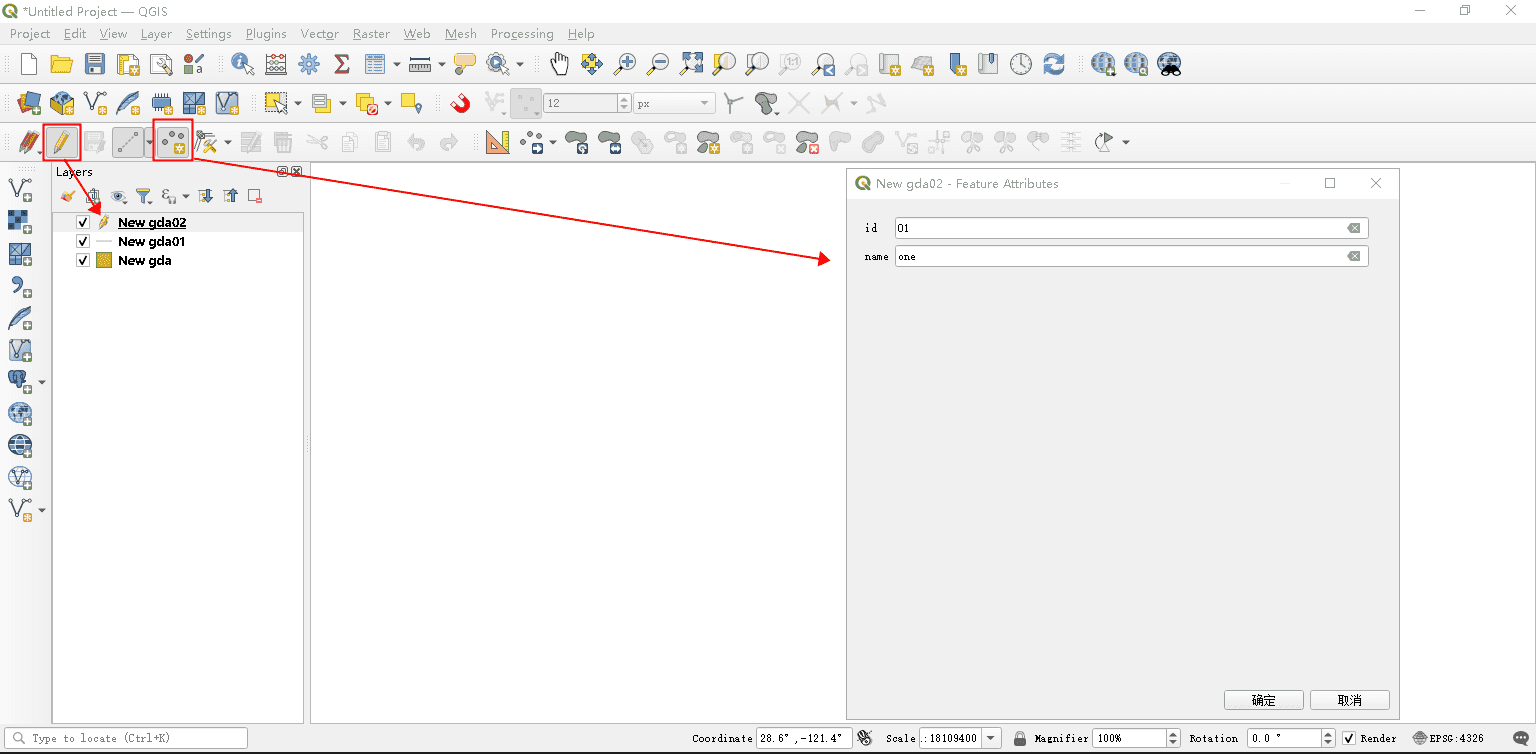

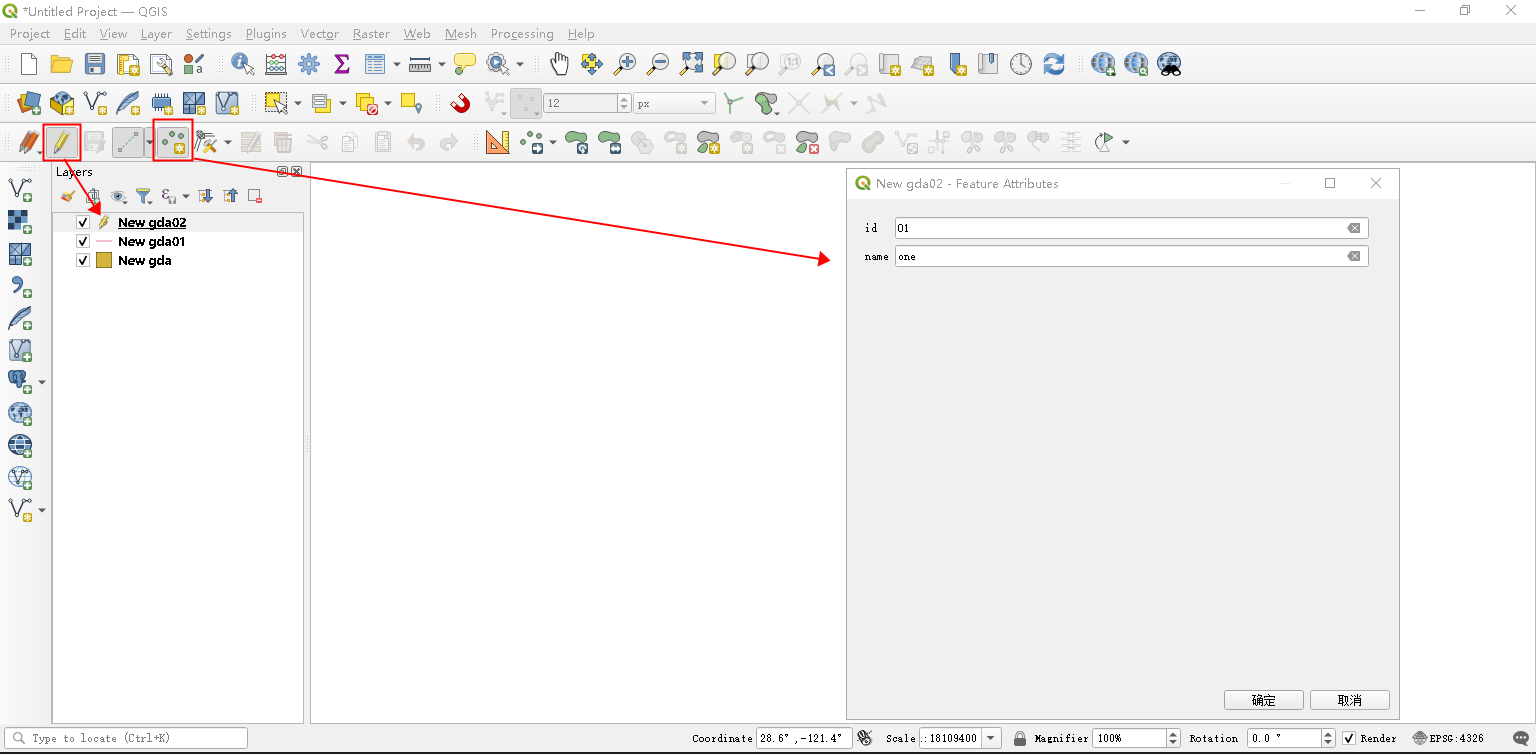

点击按钮，使New gda02点图层处于编辑状态。点击，鼠标在地图窗口任意位置单击左键，则弹出【Feature Attributes】窗口，输入该点的属性信息，点击确定。

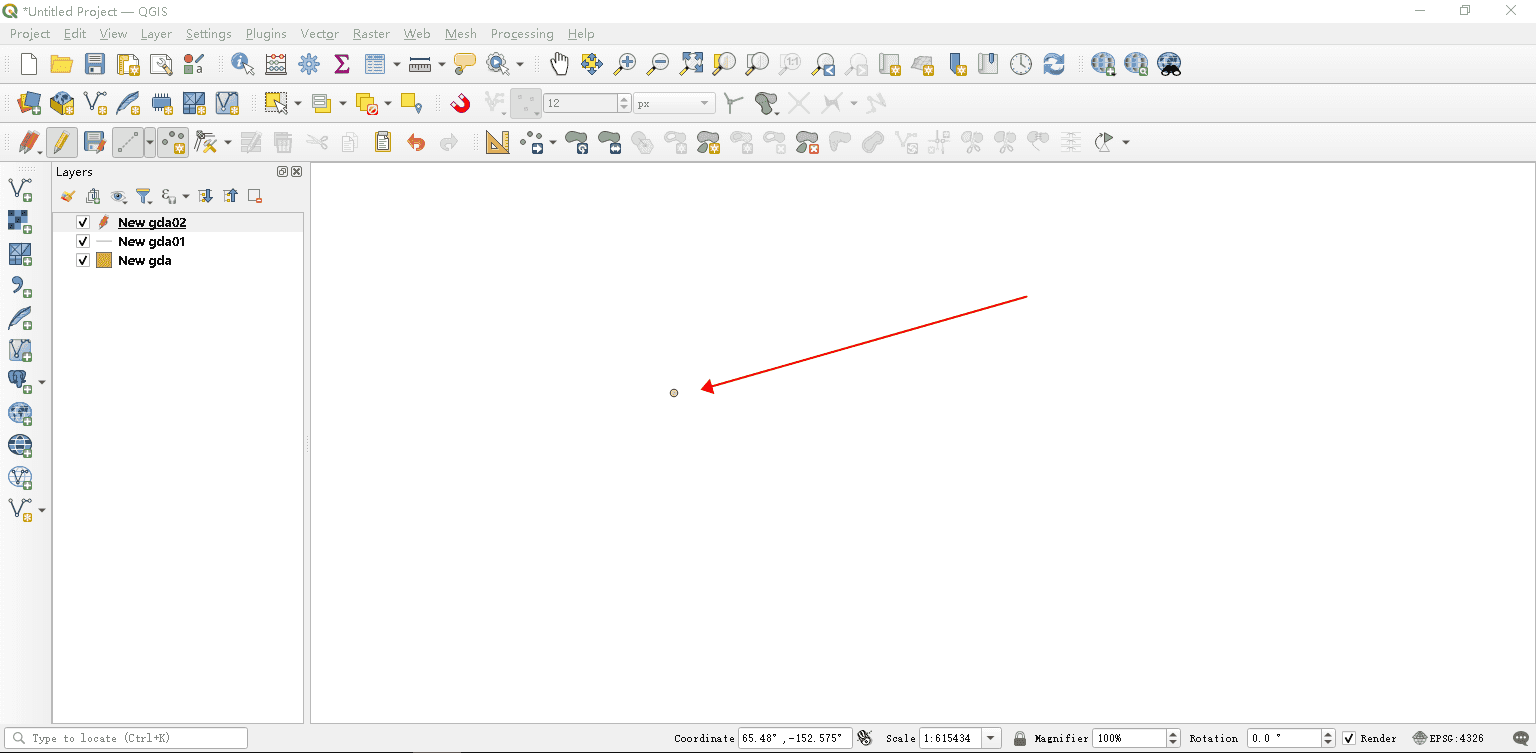

点击确定后，回到地图窗口，发现地图上生成一个点要素的空间对象。

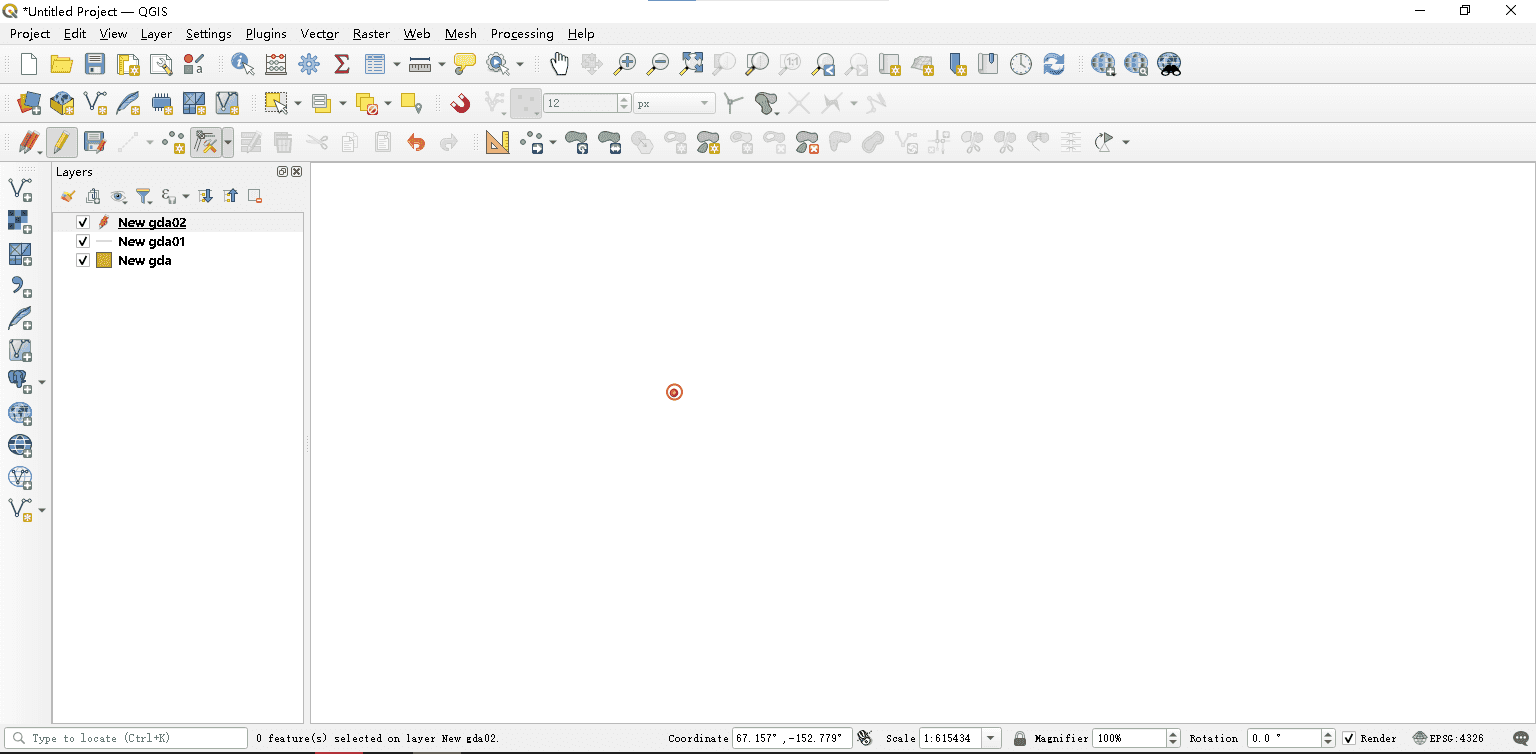

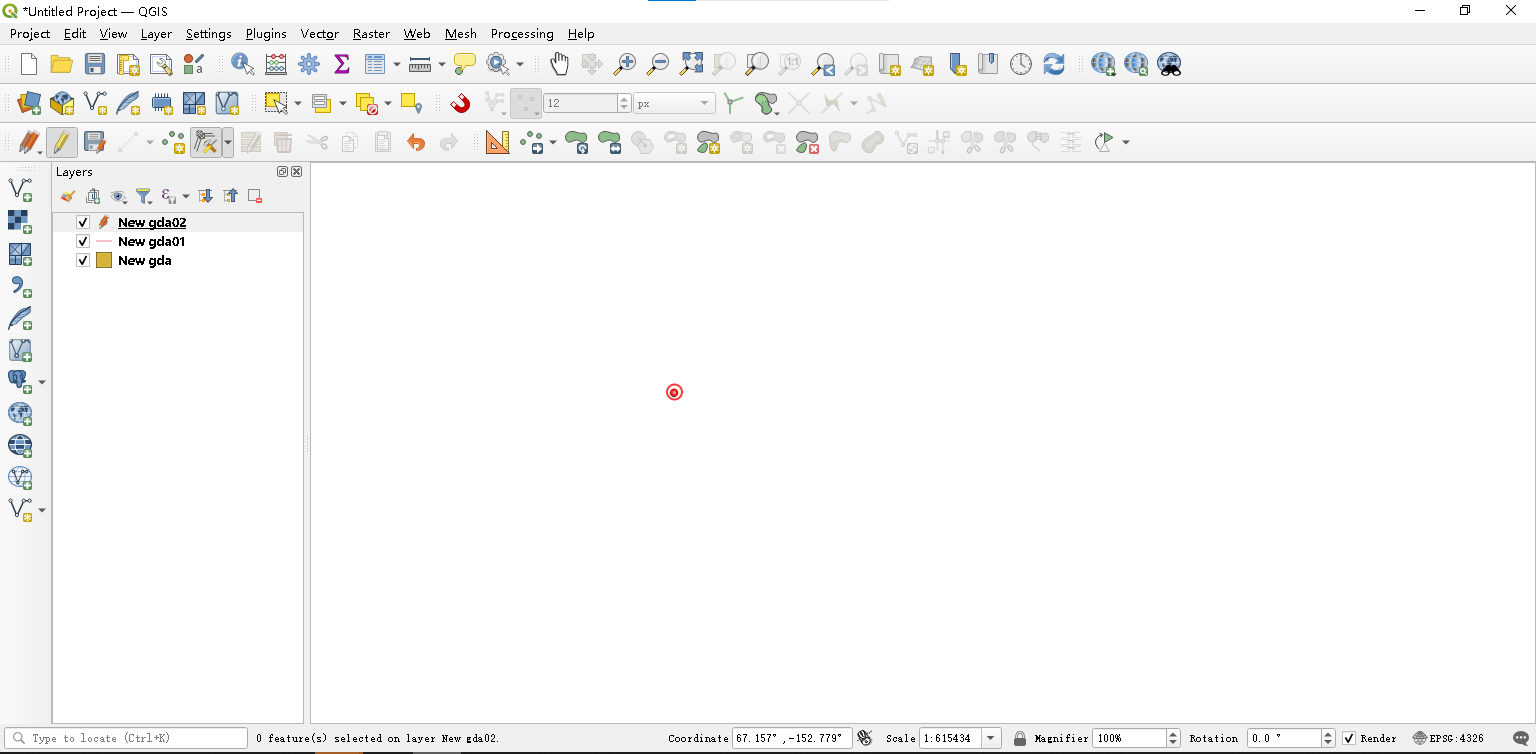

点击按钮，将鼠标移动地图窗口到已有的点要素上，点要素被识别，如图所示。单击鼠标左键，该要素被选中，此时可以使用键盘上的Delete键对该点进行删除。或者拖动鼠标，可以看见该点跟着鼠标移动，在其他任意位置单击鼠标左键，则该点被移动。

3.2 线要素图层编辑

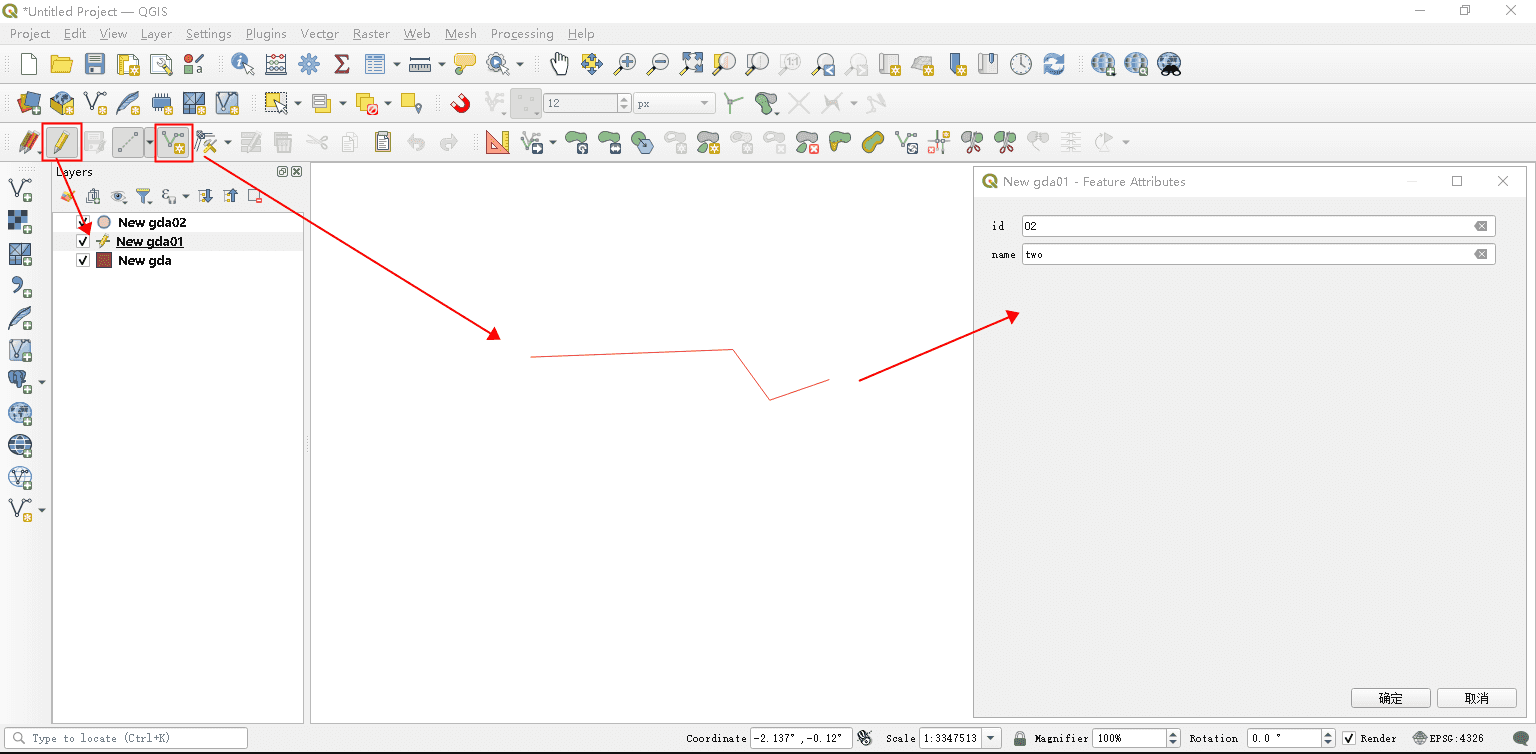

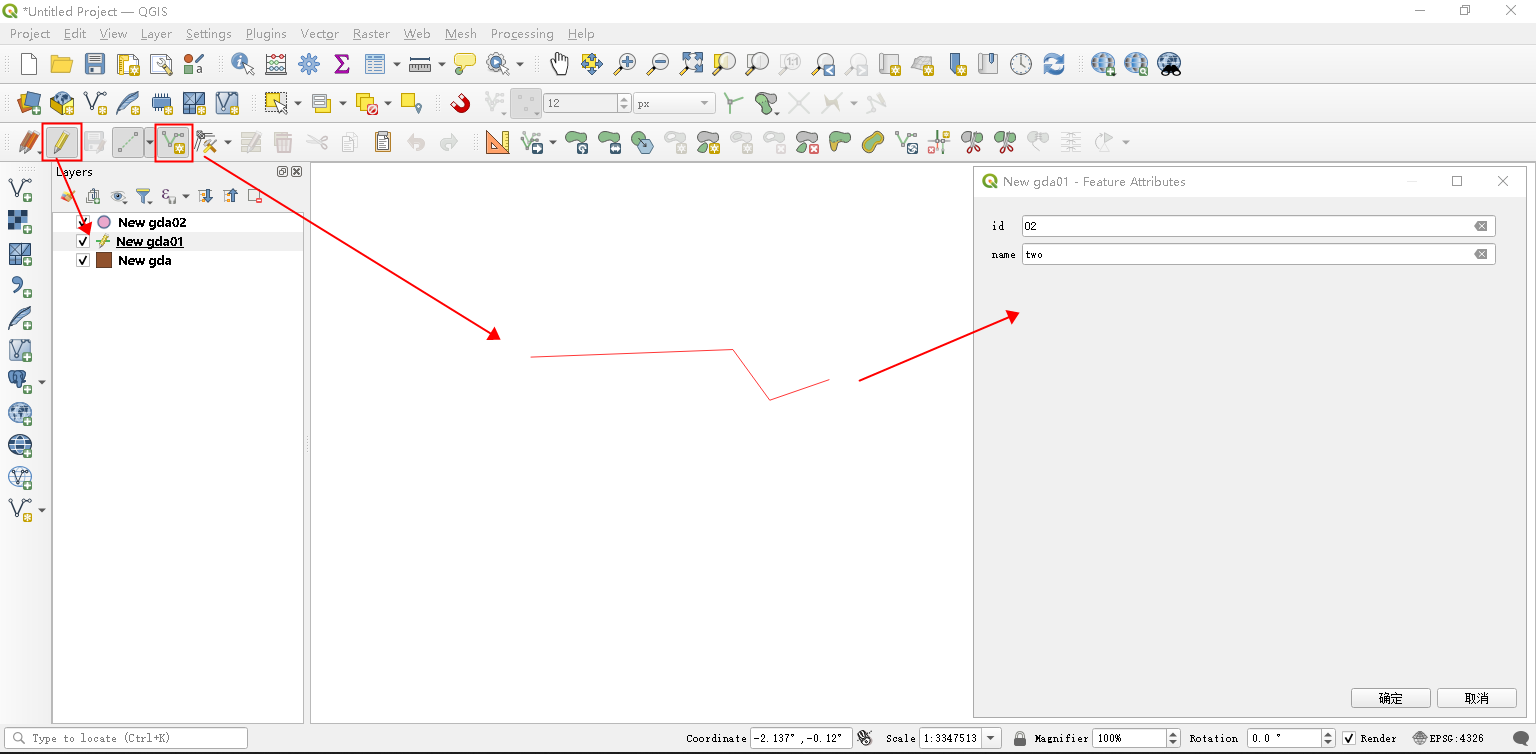

点击按钮，使New gda01线图层处于编辑状态。点击，鼠标在地图窗口任意位置单击左键，每一个折点单击一次左键，以单击鼠标右键结束，弹出【Feature Attributes】窗口，输入该线段的属性信息，点击确定。

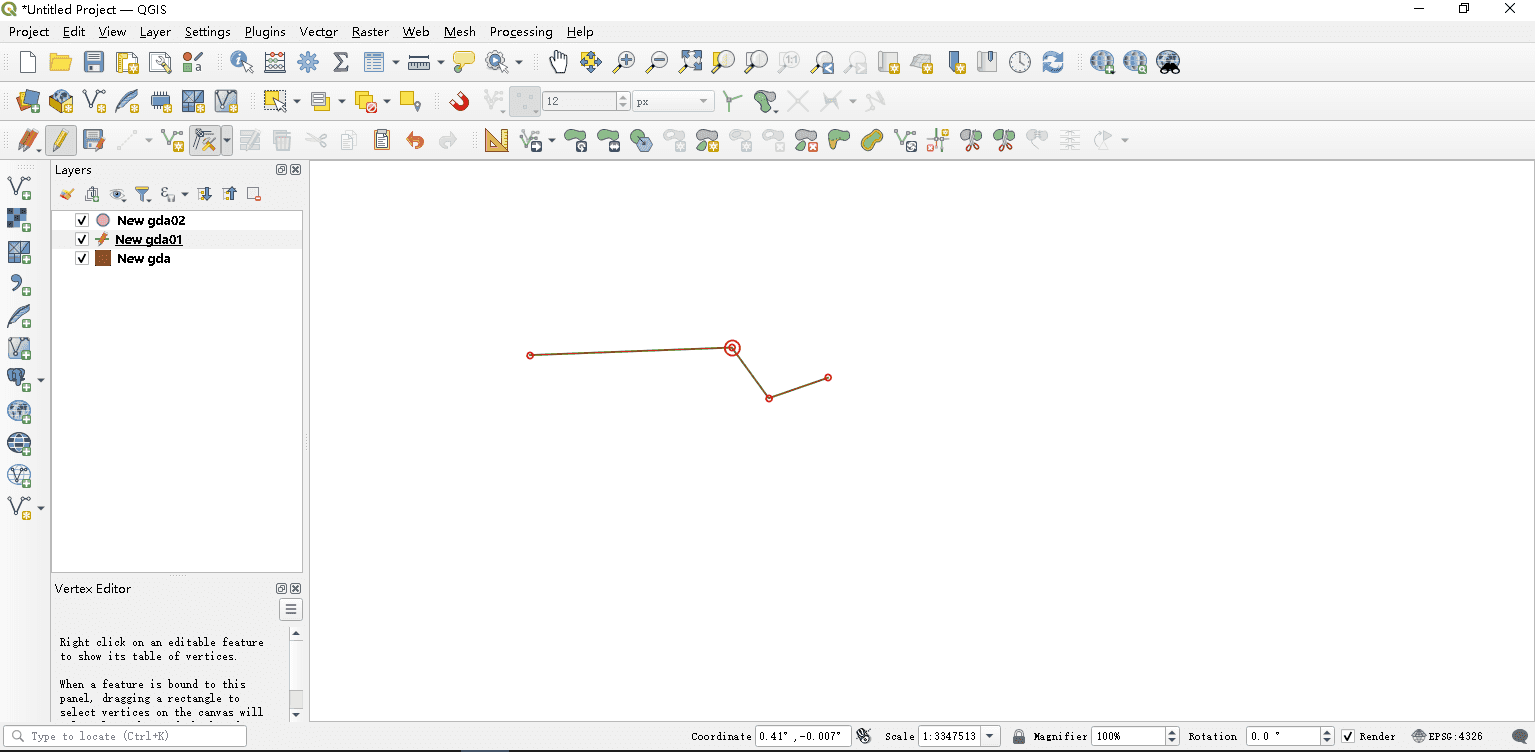

点击按钮，将鼠标移动地图窗口到已有的线要素上，线要素中的折点被识别，如图所示。选择其中一个折点，单击鼠标左键，此时可以使用键盘上的Delete键对该点进行删除。

选中折点，拖动鼠标，可以看见该点跟着鼠标移动，在其他任意位置单击鼠标左键，则该折点被修改。

3.3 面要素图层编辑

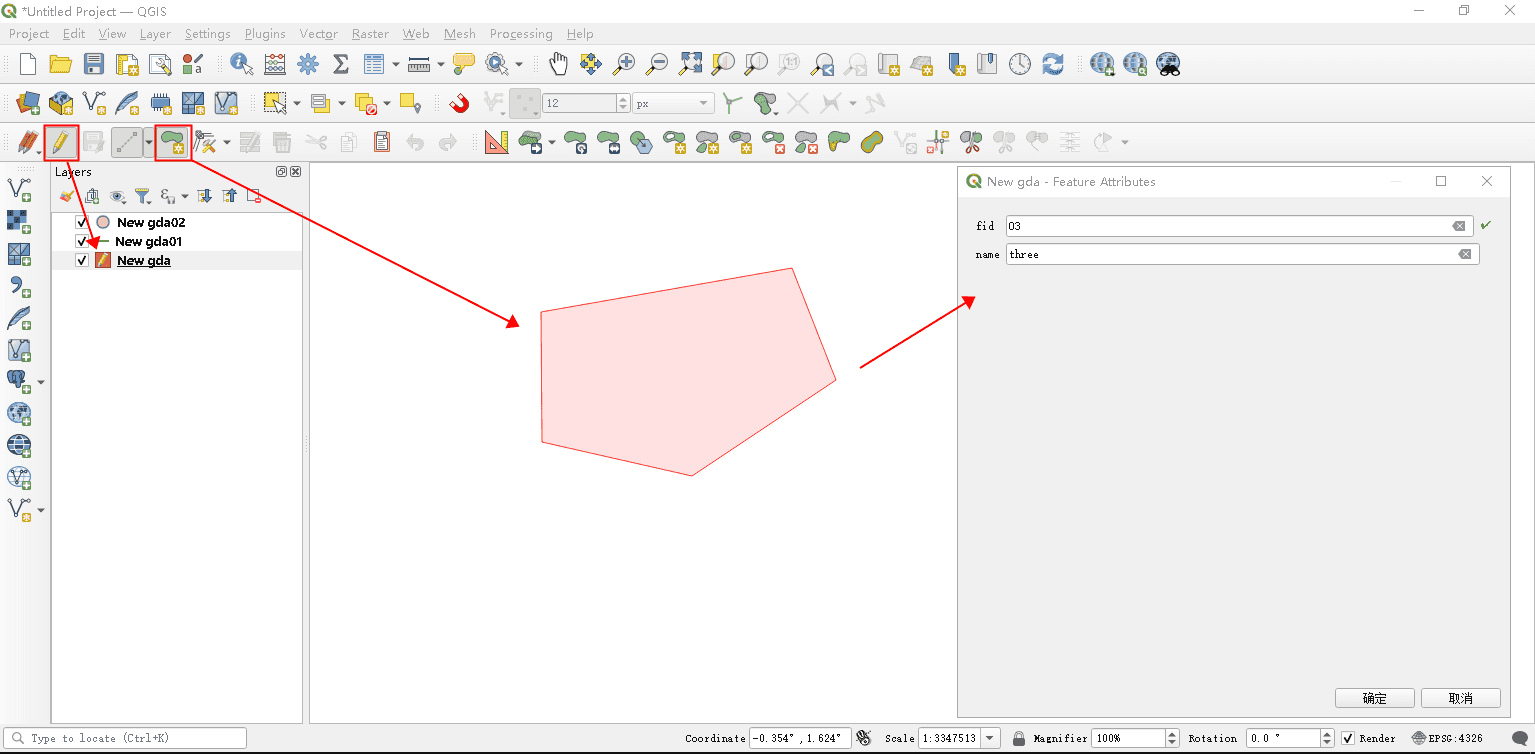

点击按钮，使New gda点图层处于编辑状态。点击，鼠标在地图窗口任意位置单击左键，每一个折点单击一次鼠标左键，以单击鼠标右键结束，弹出【Feature Attributes】窗口，输入该点的属性信息，点击确定。

点击按钮，将鼠标移动地图窗口到已有的面要素上，面要素中的折点被识别，选择其中一个折点，单击鼠标左键，此时可以使用键盘上的Delete键对该点进行删除。

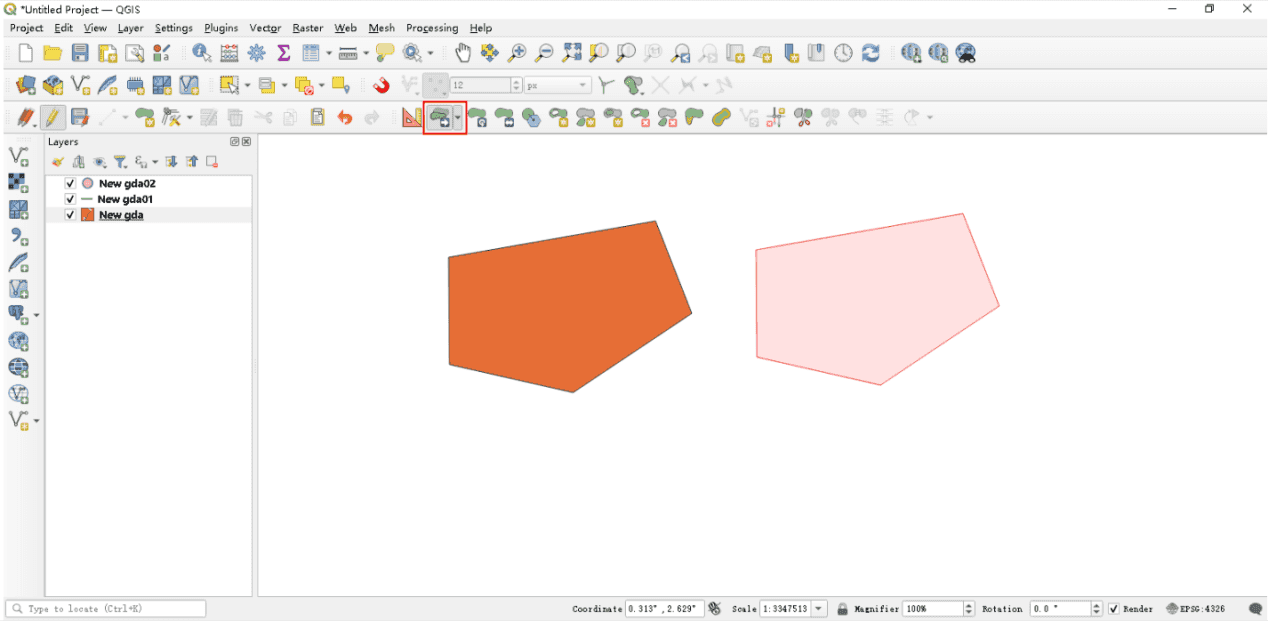

点击按钮，在地图窗口鼠标点击面要素，移动鼠标，可以移动要素或复制并移动要素，鼠标右键结束操作。

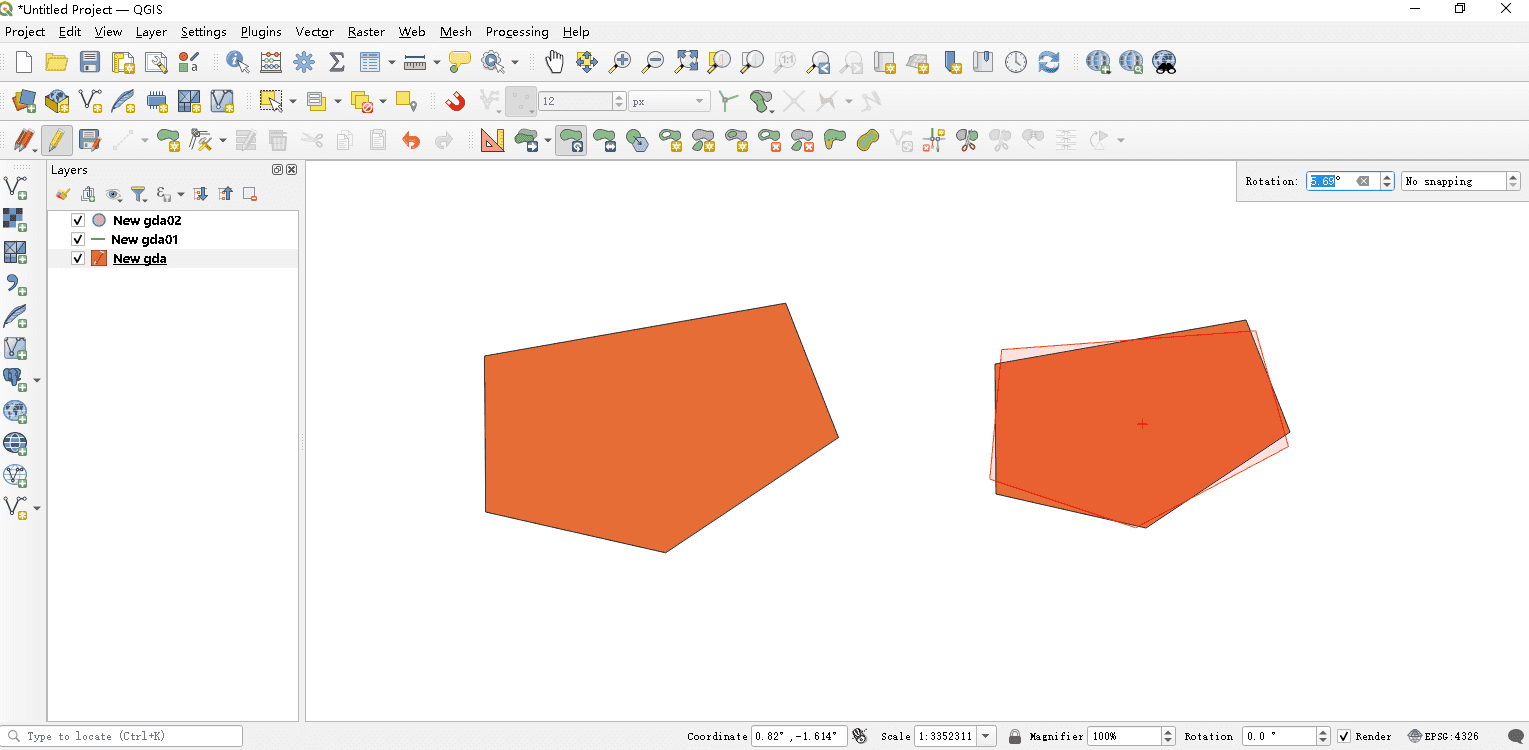

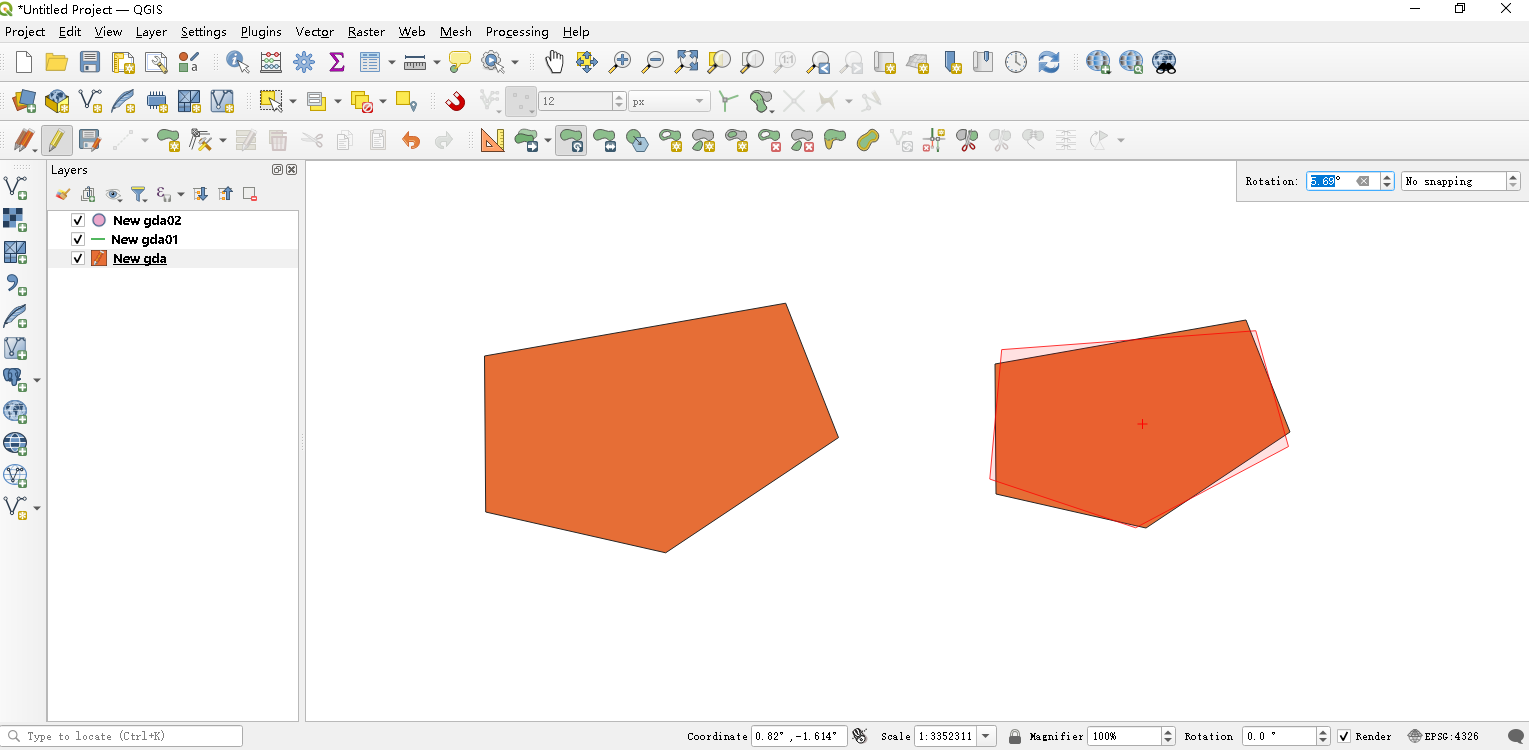

点击按钮，在地图窗口鼠标点击空间对象，移动鼠标，或者在弹出的窗口【Rotation】中设置固定角度，点击鼠标左键结束，可对空间对象进行旋转。

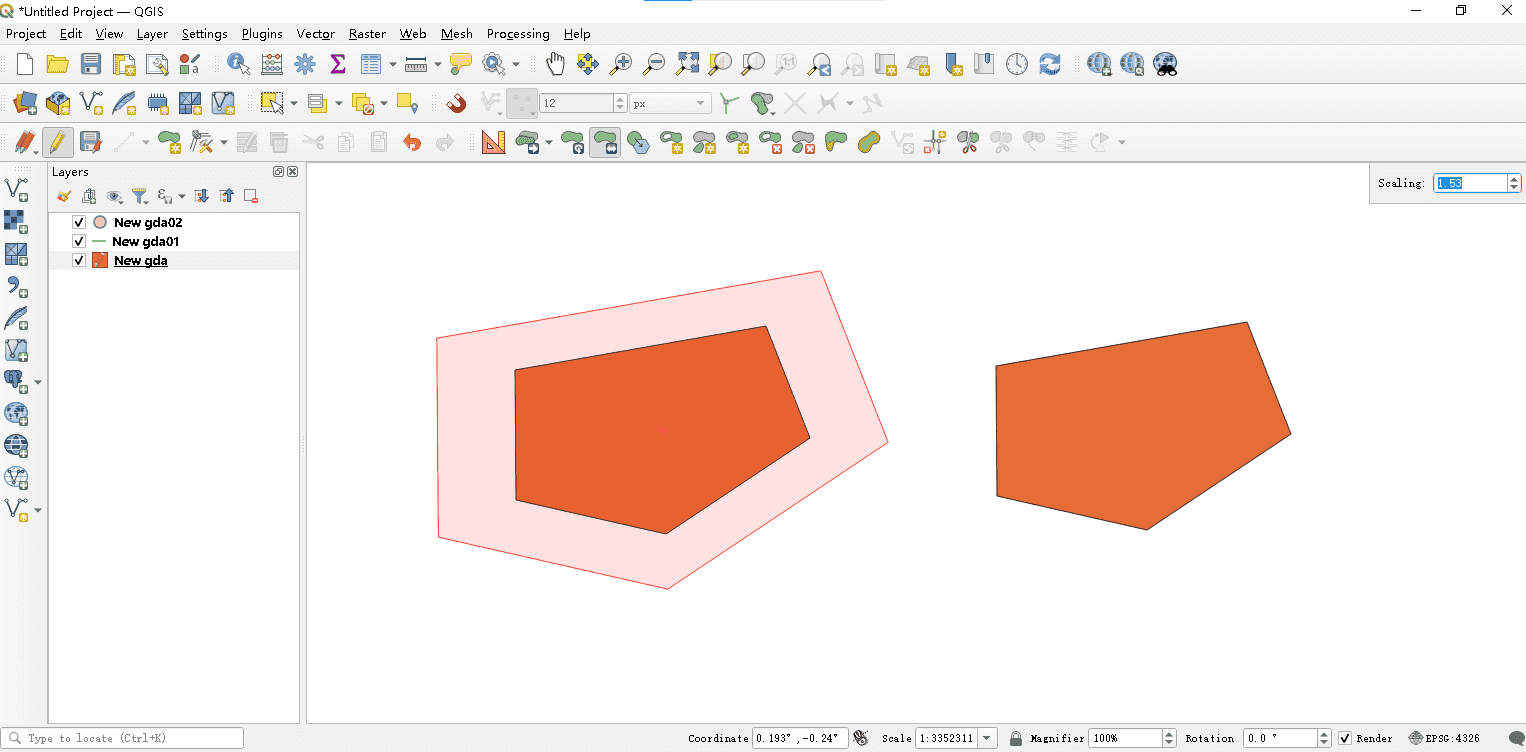

点击按钮，在地图窗口鼠标点击空间对象，移动鼠标，或者在弹出的窗口【Scaling】中设置放大缩小的倍数，点击鼠标左键结束，可对空间对象进行等比例放大缩小。

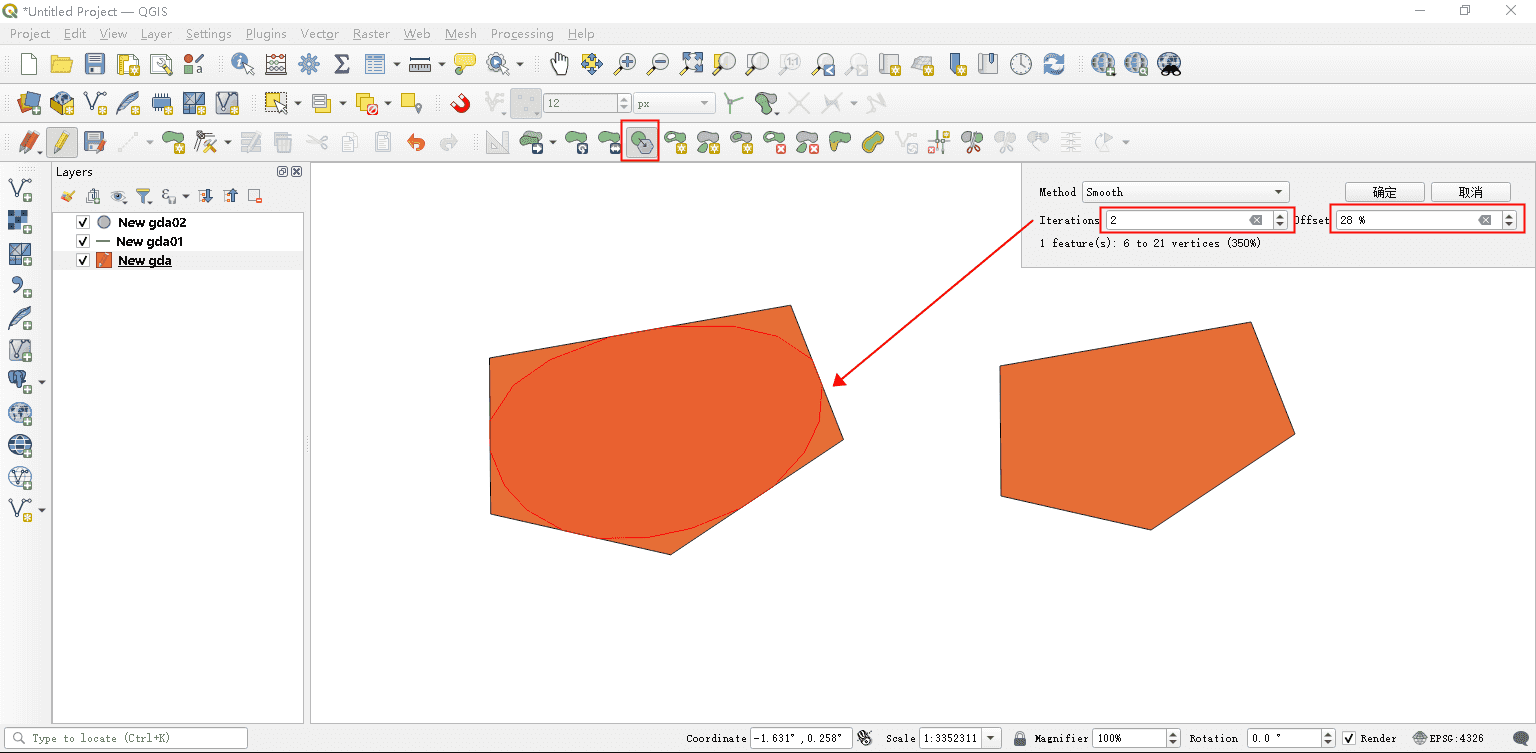

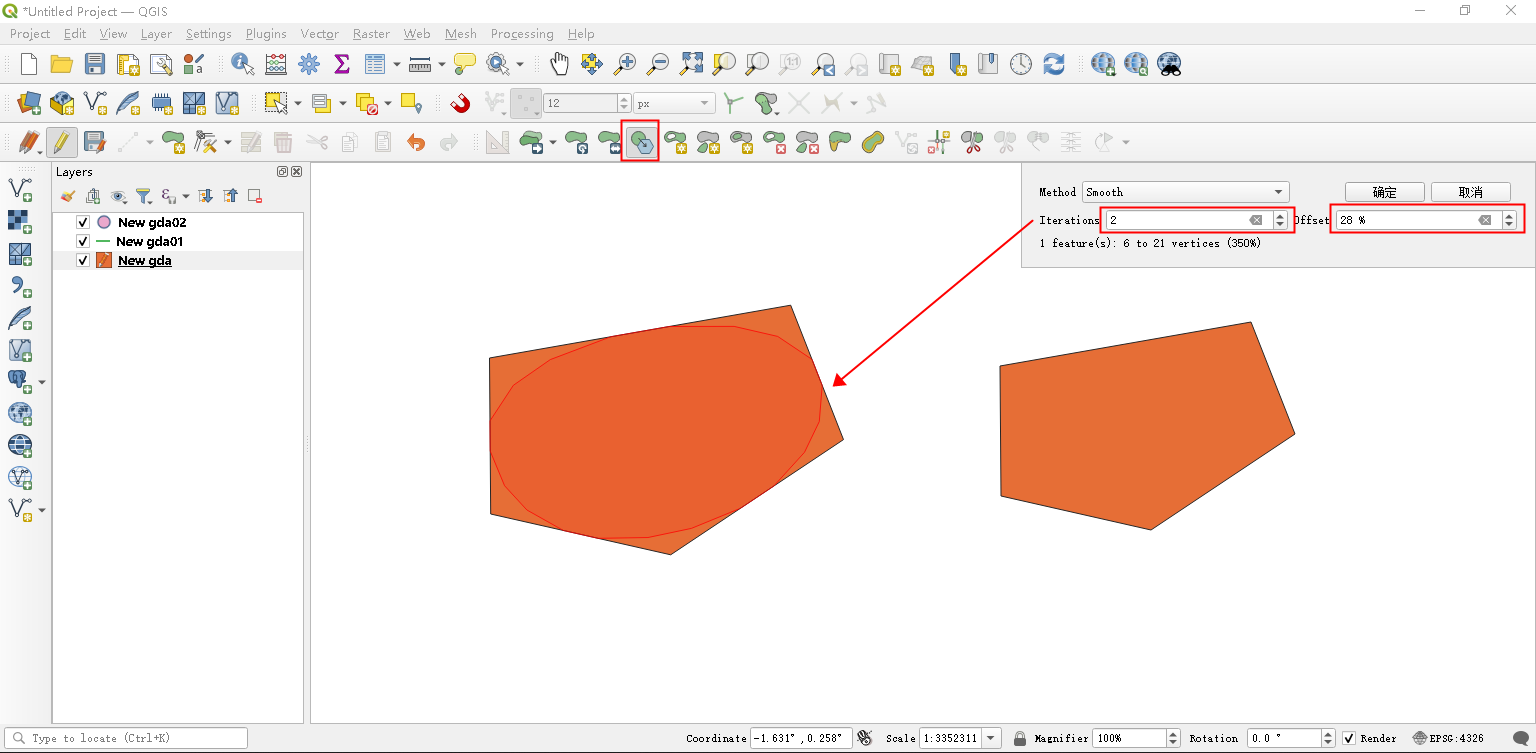

点击按钮，在地图窗口鼠标点击空间对象，在弹出的窗口中设置参数，可对空间对象进行简化。

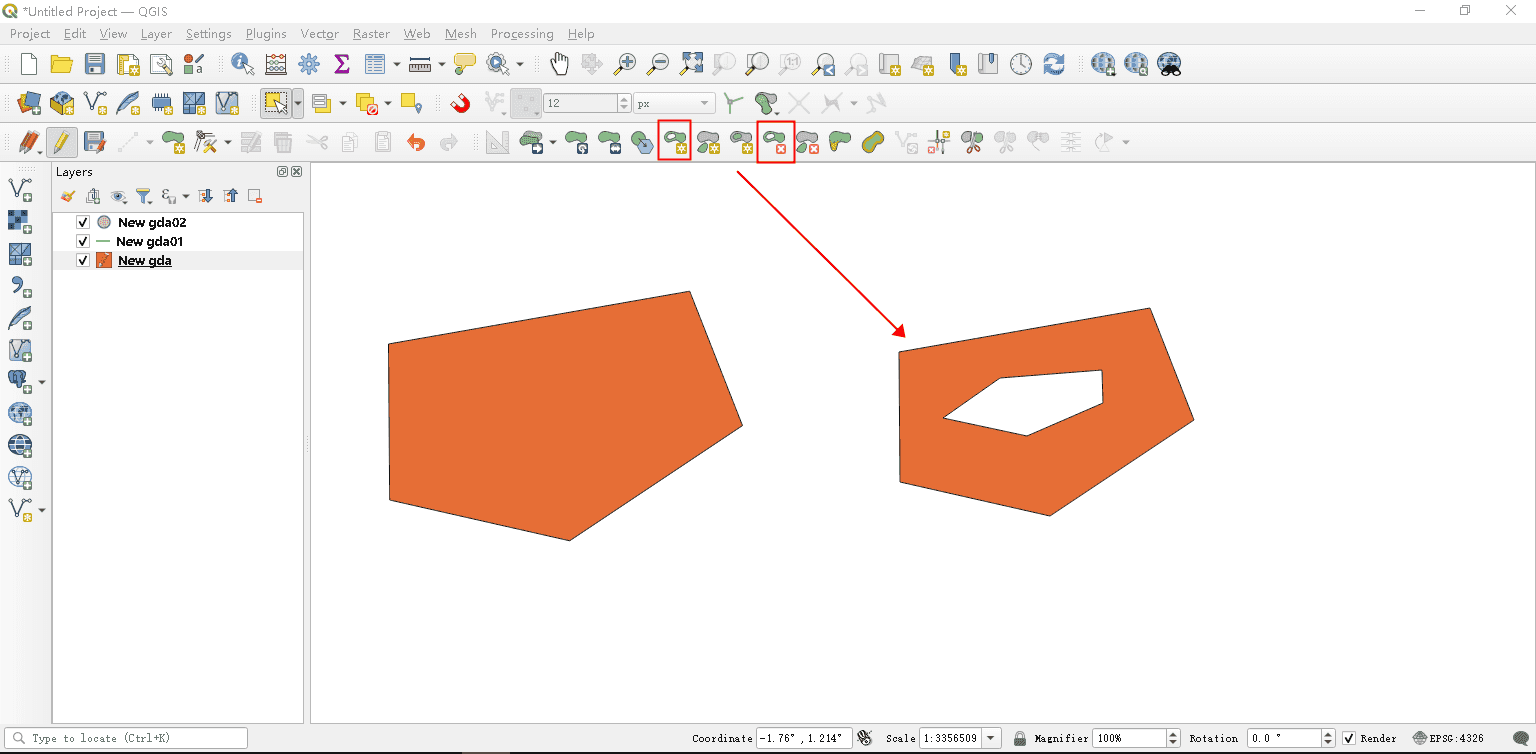

点击按钮，在地图窗口鼠标点击空间对象，在空间对象内部绘制多边形，鼠标右键结束，原空间对象可获得一个环状图形。

点击按钮，在地图窗口鼠标点击环状空间对象，则中心部分被填充形成一个正常的多边形。

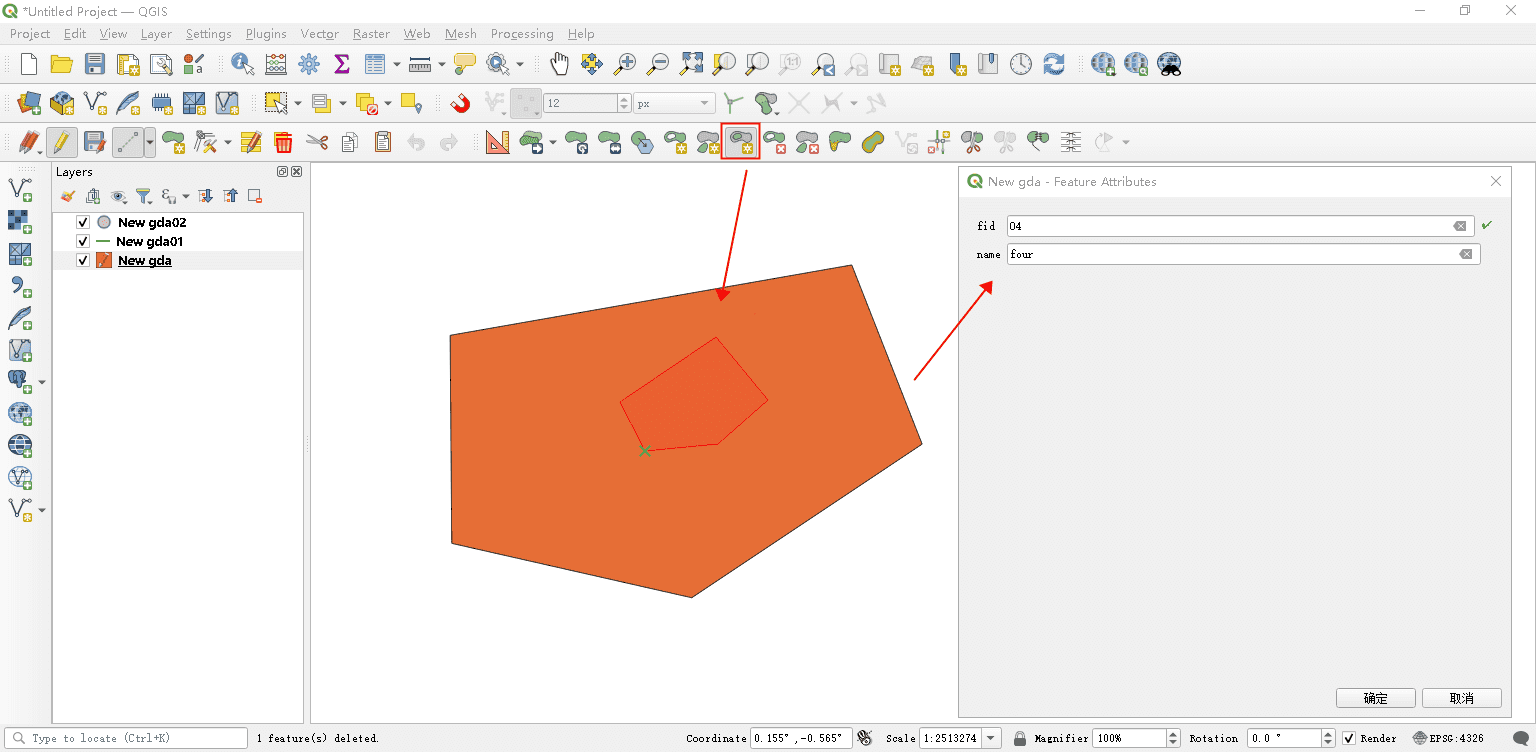

点击按钮，在地图窗口鼠标点击空间对象，在空间对象内部绘制多边形，鼠标右键结束，则可在原空间对象中间生成一个新的图形。

点击按钮，在地图窗口鼠标点击空间对象，通过该按钮修改空间对象的外形，鼠标右键结束。

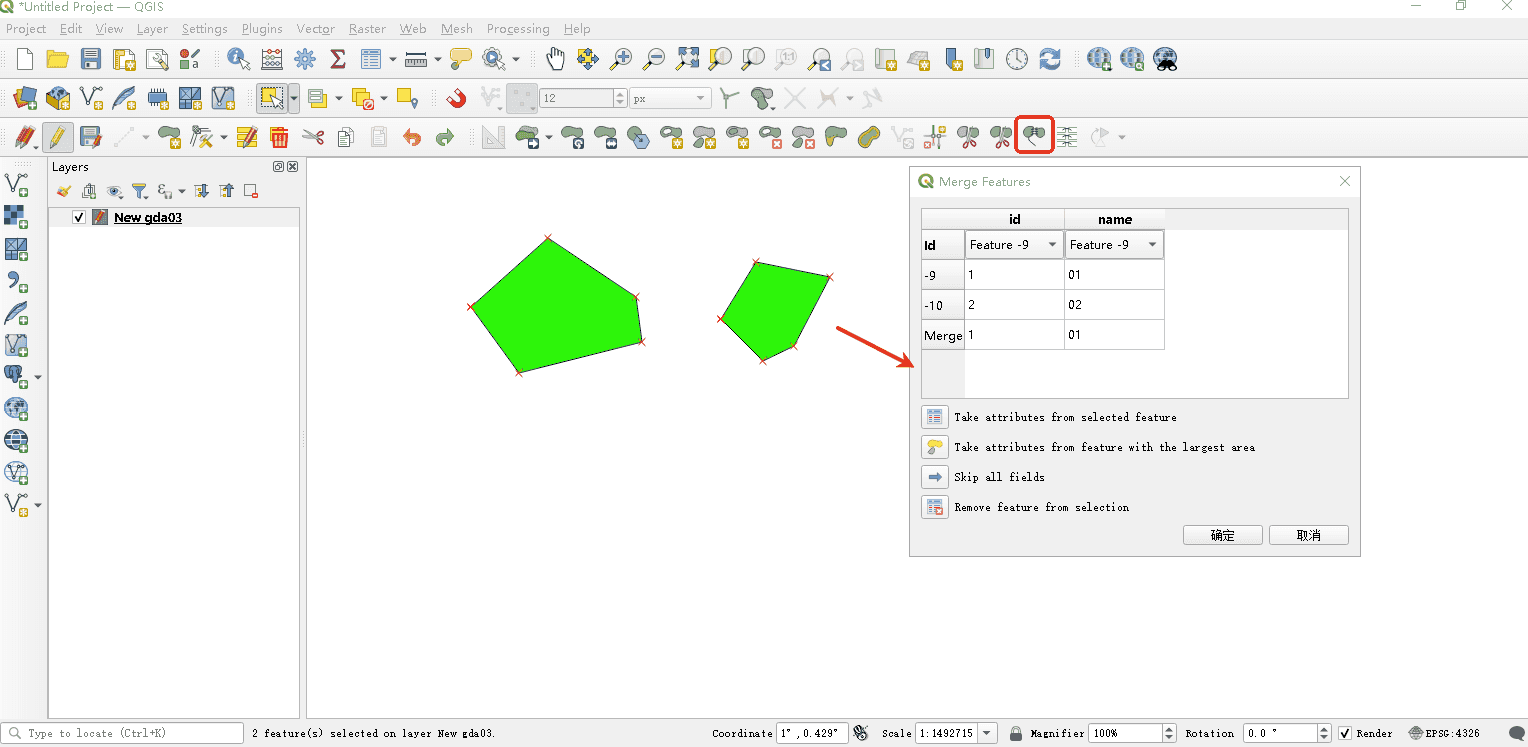

在地图窗口选择两个或两个以上空间对象，点击按钮，弹出属性框，可以对合并的属性进行选择，选择属性后点击OK按钮，回到地图窗口选择空间对象，发现合并的所有空间对象作为一个整体被选中。

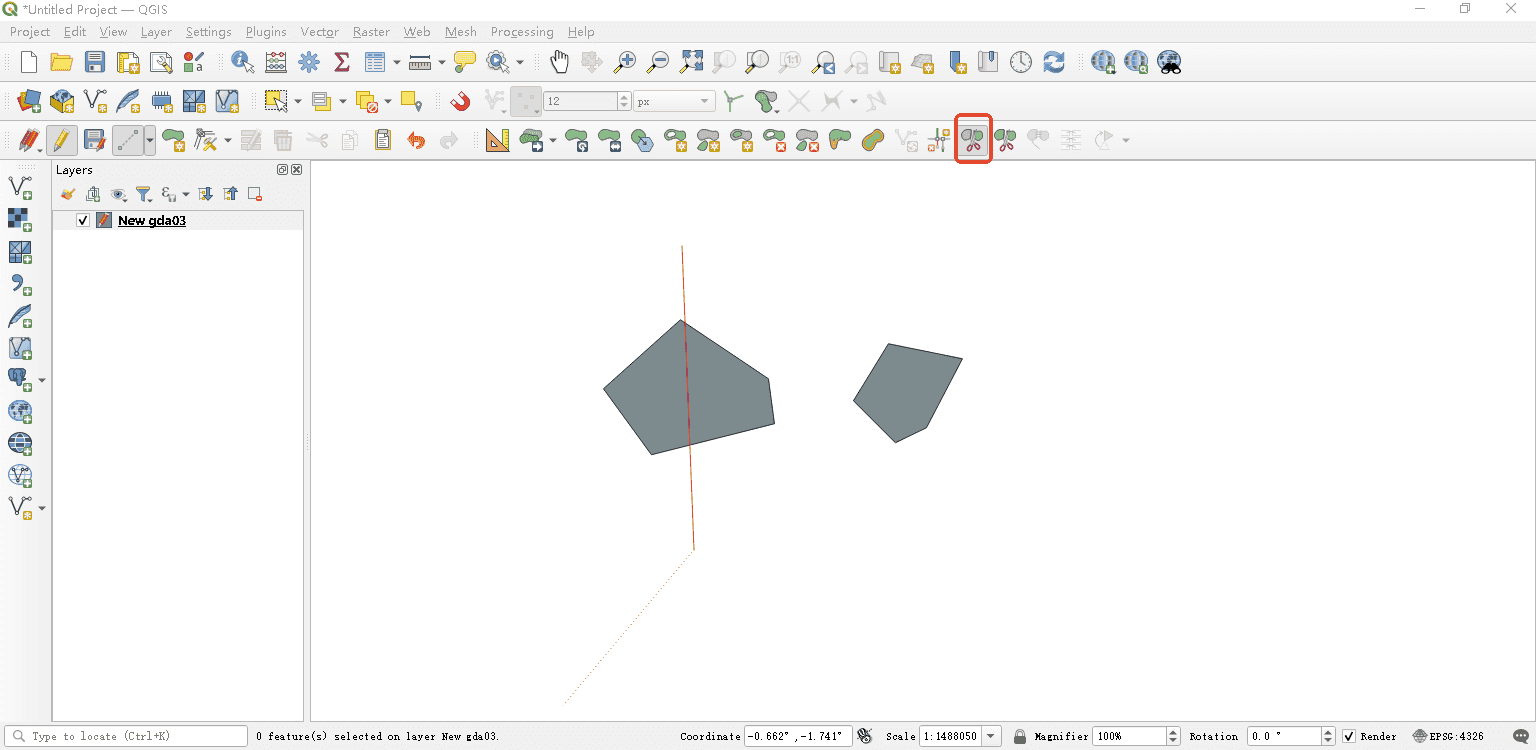

点击按钮，在地图窗口鼠标点击空间对象，用线段直接分割空间对象，鼠标右键结束。
